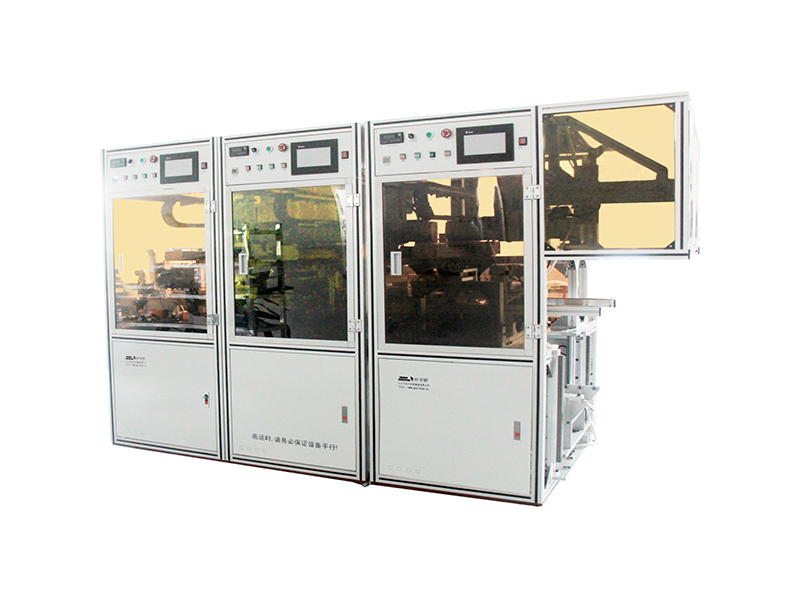

多軸在線式自動點膠設備由3套五軸坐標機械手+2臺治具升降機構+1臺治具停留平臺+6臺子母治具/產品移動平臺+1臺取料機械手+1臺出料流水線+1套底部回流線+3套供膠泵體組合而成。3個膠頭同時作業。自動點膠機,全自動點膠機,視覺點膠機品牌廠家價格實惠-鑫華智能。...
多軸在線式自動點膠機機優點：

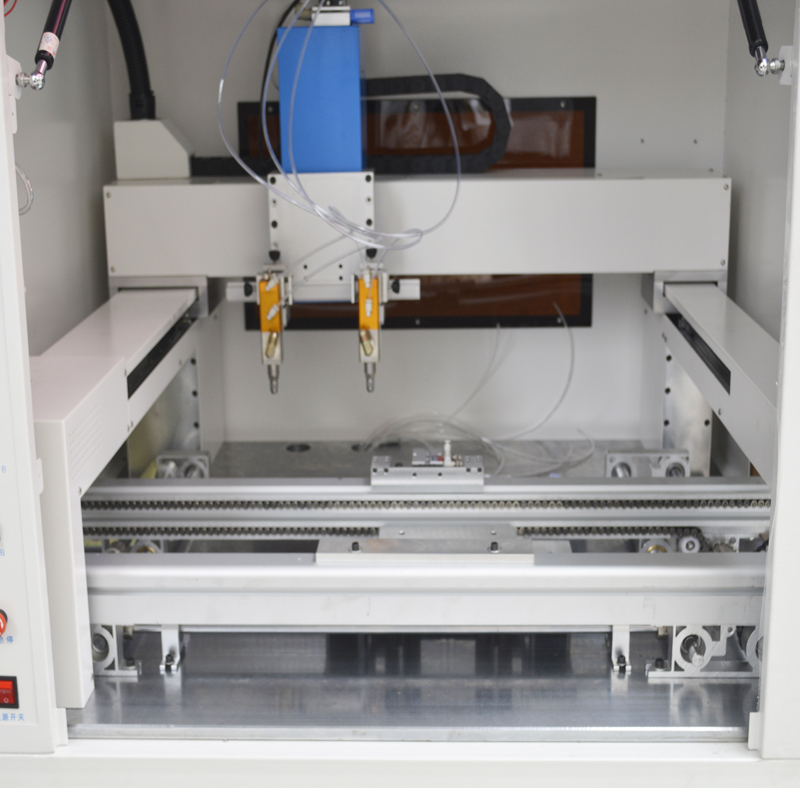

設備由3套五軸坐標機械手+2臺治具升降機構+1臺治具停留平臺+6臺子母治具/產品移動平臺+1臺取料機械手+1臺出料流水線+1套底部回流線+3套供膠泵體組合而成。 3個膠頭同時作業，產量成倍增長。 正常工作時每個點膠設備的前后都有產品待料，待三個點膠設備完成后，流水線同步動作。 流水線設置定位裝置，保證產品的快速移動和定位性，產品到位后氣缸頂起產品，翻轉軸夾緊產品實現翻板動作。
| 型號Model | XY-570T |
| 有效運動行程 Working range(mm) |
X400*Y450*Z180mm，第四、五軸為產品翻轉和膠閥擺動軸，根據客戶需求完成指定度數翻轉 The fourth and fifth axes are product turning and rubber valve swinging axis, which can complete the specified degree turning according to customers’ requirements |
| 移動速度Moving speed(mm/s) | X/Y:500mm/s Z:300mm/s |
| 控制方式 Programming mode | 手持示教器teach pendant |
| 重復精度 Repeatability accuracy | ±0.03mm |
| 直線運動方式 Drive mode | 日本伺服電機+滾珠絲杠傳動 Japan servo motor + ball screw drive |

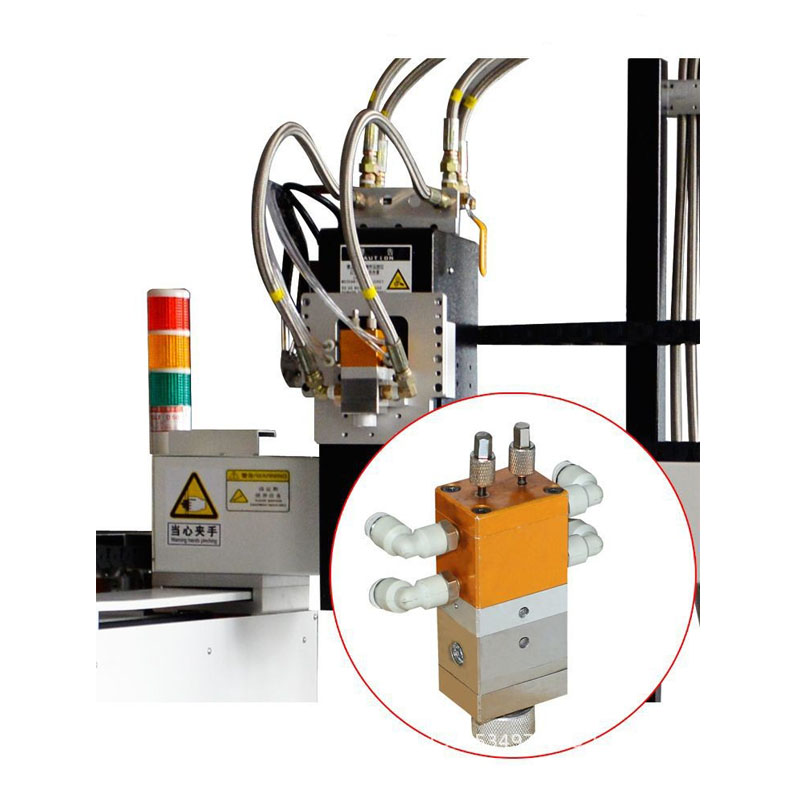

| 涂膠方式 Dispensing | 高精度點膠閥3支 high precision dispensing valve 3 pcs |
| 供膠方式 Glue supply | 供膠系統*3臺 Glue supply system * 3 sets |
| PLC+人機 PLC + man machine | 3套 high precision dispensing valve 3 pcs |
| 輸入電源 Full-voltage | AC220V 50-60Hz |
| 工作環境溫度 Operating temperature | 10-40℃ |
| 工作環境濕度 Operating humidity | 20-90% no condensation |
| 氣壓要求 Pressure | 0.4~0.8Mpa |
| 外觀尺寸Dimension | 約W3000*L1330*H1850mm（此尺寸僅供參考，具體請以實物為準） |
| 重量 Weight | 約500kg around500kg |
多軸在線式自動點膠機廣泛應用于汽車機械零件涂布，手機按鍵點膠，手機電池封裝，筆記本電池封裝，線圈點膠，PCB板邦定封膠，IC封膠，喇叭外圈點膠，PDA封膠，LCD封膠，IC封裝，IC粘接，機殼粘接，光學器件加工，機械密封等。
